阜阳雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

阜阳雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

阜阳雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

阜阳雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

冲击电压发生器试验系统源头厂家 <阜阳>天正华意电气设备有限公司

阜阳雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷，功能强大，科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能：在线测量：与示波器相连接，分析冲击电压设备输出到示波器的波形，并将分析结果和波形显示在PC界面，同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印；辅助功能：包括参数和注册信息的备份，示波器的读写操作，数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序，如下图所示，进入测量界面（如图4-1），图4-1 测量分析主界面在主页面上包括4个部分，下拉菜单，操作快捷工具按钮，波形显示和信息状态，下面分别进行介绍1.1.1.下拉菜单包括“参数设置”，“示波器”，“工具”和“退出”按钮?参数设置：包括3个子菜单，用来设置系统参数，和实验相关参数，使系统按照设定运行。?示波器：有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单（右图）：主要是一些附加的处理波形和处理数据的功能，包括“数据库处理”，保存波形，读取示波器地址，读入其他格式的数据文件，保存数据到Excel。?退出系统：点击后系统退出。?右键菜单：在波形区域点击鼠标右键，弹出右键菜单，主要可以对波形进行快速处理。1.1.2.工具栏：快速操作对波形的处理，及开始测试的控制（下图）。1.1.3.波形显示：占据整个屏幕90％以上的区域。可以显示波形参数，可以进行类似于示波器的测量分析操作。1.1.4.状态栏：显示系统运行的状态，以及保存数据的路径。1.2.参数设置： 1.2.1.试验参数：快捷键F1，设置与试验相关的参数，图4-2所示，包括“基本信息”吗、和“试验参数设置”两部分。

阜阳雷电冲击发生器信号分析设置页面?波形分析设置：多可以显示4个通道波形，根据示波器的不同有所差异。?探头倍数：根据实际探头的倍数关系，设置示波器，这样在示波器显示中可以显示为实际值，负责可能出现波形显示不完全等问题。?滤波方式：数字滤波是进行软件多点平均滤波。?波形方向：设置系统在正充电时，出现的波形方向，与系统的结构有关，?波形类型：可以选择为电流波形或者电压波形，波形的参数将自动根据波形类型进行匹配。?偏置计算：是否对波形进行去偏置操作。?采样比：即设置系统的分流比（V/A）或者分压比。?设置完成后点击确认保存参数。1.3.波形测量分析：基本的测量分析均可以在工具栏内通过点击快捷按钮进行选择，通过鼠标简单的拖拽波形达到测量的目的。图4-5 测量界面1.3.1.时间测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.2.幅值测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.3.波形峰值点测：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-6中测量时间光标变为该通道波形颜色，当鼠标在波形界面上移动的时候光标会随动鼠标的移动而移动，光标与波形的焦点也随光标的移动沿波形滑动，在某处点击后，即可却请改点为值（小值）点，并且会在幅值参数处出现“Manu.”字样，表示该值为手动测量的值。1.3.4.放大缩小：点击工具栏快捷按钮后，鼠标变为“十字标”，在界面上托动十字鼠标，划出一个矩形区域，松开鼠标后，该区域将被放大至整个界面显示。1.3.5.通道选择：点击工具栏快捷按钮后，可以选中或者取消显示该通道，伴随着将是所有参数将不再显示。1.3.6.查看历史记录：点击工具栏快捷按钮后，可以打开或者关闭数据库记录。

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

阜阳雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家
冲击电压发生器试验系统源头厂家 <阜阳>天正华意电气设备有限公司

阜阳雷电冲击发生器 触发球间隙调试在【参数设置】页面中，点击【球隙调试】进入触发球间隙调试，该页面总共包括3部分，触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示：右图，以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值，也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置，和位置。5.3.8.触发球距离设置：右图，将调试结果输入在这里。?触发球小位置：将触发球运行至小距离处，记录当前触发球位置的量值，写入【触发球小距离位置】，或者将触发球运行至小距离处后，点击【写入小位置】按钮，数值自动记录。?触发球位置：将触发球运行至距离处，记录当前触发球位置的量值，写入【触发球距离位置】，或者将触发球运行至距离处后，点击【写入位置】按钮，数值自动记录。保存参数：调试结束后，点击【保存】按钮，保存调试结果。

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

阜阳雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

<阜阳>天正华意电气设备有限公司

阜阳雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

冲击电压发生器试验系统源头厂家

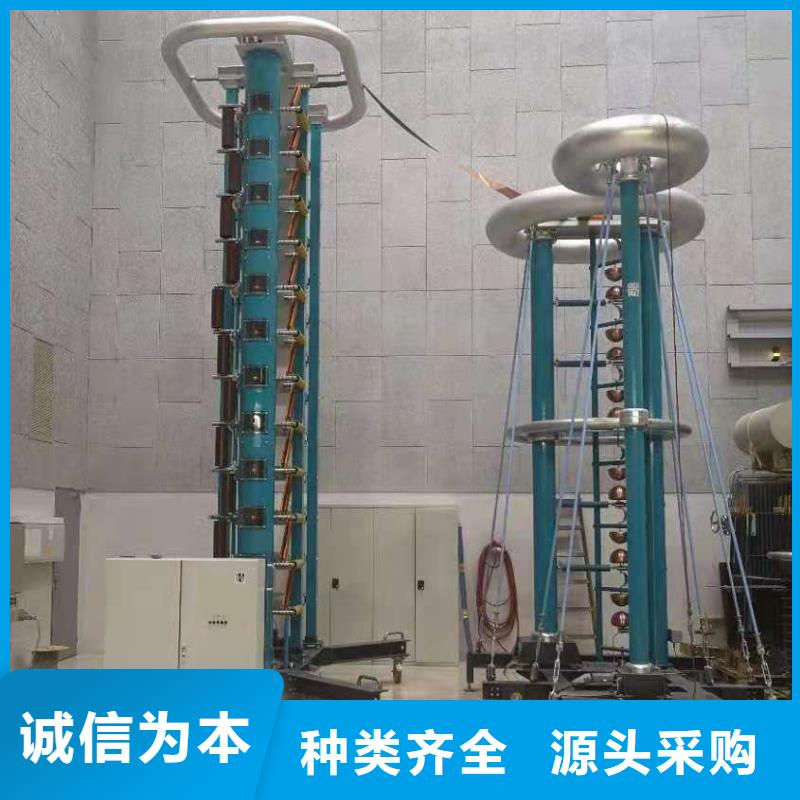

阜阳雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230％s /5020％s，幅值3％；冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数；3.6 输出电压： ＞20％Un3.7 同步范围：级电压在20％～额定电压范围内，正负极性同步范围不小于20％、(脉冲放大器点火脉冲＞±10 kV)3.8 同步放电失控率： ＜2％3.9 冲击试验次数设定范围 0～99 次 调节精度 1 次3.10 点火范围： 20％-Un3.11 充电电压不稳定度 ＜±1.0％3.12 基准电压调节范围 0.0～100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差 ＜±1.0％3.14 持续时间:在80％额定电压以上间断工作在80％额定电压以下，可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

<阜阳>天正华意电气设备有限公司
<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

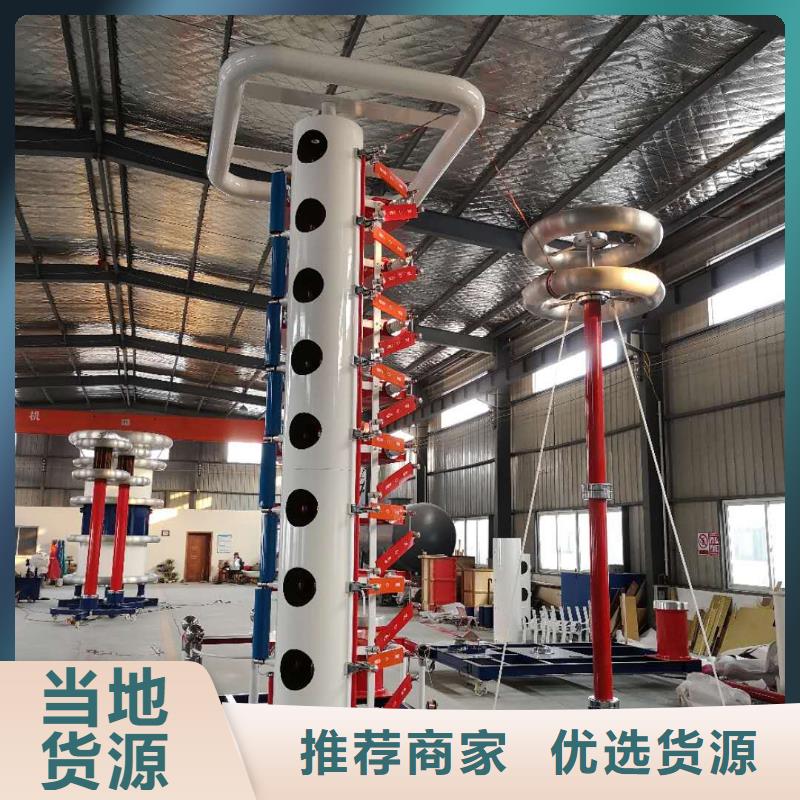

阜阳雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

阜阳雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

<阜阳>天正华意电气设备有限公司 冲击电压发生器试验系统源头厂家

阜阳雷电冲击发生器技术服务、售后服务承诺和设计联络7.1. 现场技术服务7.1.1 设备安装调试期间至少有三人进行现场技术服务。7.1.2 现场服务人员将遵守法纪，遵守现场的各项规章和制度；有责任感和事业心，按时到位；现场负责人了解设备的设计，熟悉其结构，可正确进行现场指导；现场服务人员身体，适应现场工作条件。7.1.3 现场服务人员负责投标货物的开箱检验、设备质量问题的处理、调试，进行试运行和性能验收试验。调试前，现场服务人员将向客户讲解和示范有关调试方法。如果服务人员在场时发生问题，则由供方负责。现场服务人员有权处理现场出现的一切技术问题和商务问题。7.1.4 需方应为现场服务人员的工作、生活、交通和通讯等问题提供帮助。7.1.5 提供的技术资料应完整，调试报告、验收报告由需方单位项目负责人签字才能生效。7.2 售后服务承诺7.2.1 为使采购设备能正常安装和运行，我们将提供相应的技术培训。培训的时间、地点、人数等具体内容可商定。我们将为培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。7.2.2 对用户提出的问题我们将在24小时内作出详细解答。7.2.3 设备保修期为一年。如果投标设备出现故障，我们将在24小时内到达现场进行维修。7.2.4 保修期内，非用户人为造成，元件在正常使用过程中损坏，我们将无偿进行更换。如果某类元件损坏数量大，确实该元件存在质量问题，我们将对此元件进行改进，并无偿提供足额改进后的优质元件。7.3 设计联络我们将与需方保持密切的联系，有关设计联络的计划、时间、地点和内容要求可协商确定。7.4 试验环境必须设有一个可靠接地点，接地电阻＜0.5Ω!有需方提供标准的接
