买雷电冲击发生器找【天正华意电气设备(荆门市分公司)tianzh3611-3】,厂家每年都不断研发新的产品,产品质量和性能,确保我们的雷电冲击发生器在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:平度市平安路2号。

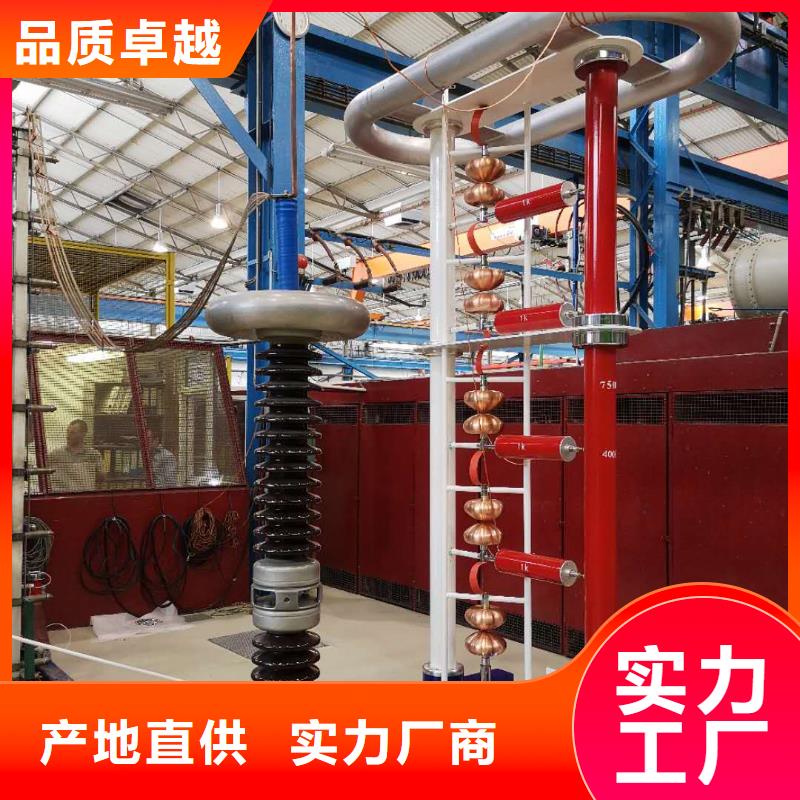

雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电,各点反复多次,直至任何一段未见到明显火花,尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。
